理想運算放大電路 1、在同相放大電路中，輸出通過反饋的作用，使得U（+）自動的跟蹤U（-），這樣U（+）-U（-）就會接近于0。 好像兩端短路，所以稱“虛短”。 2、由于虛短現象和 運放的輸入電阻很高，因而流經運放兩個輸入端的電流很小，接近于0，這個現象叫“虛斷”（虛斷是虛短派生的，不要以為兩者矛盾） 3、虛地是在反相運放電路中的，（+）端接地，（-）接輸入和反饋網絡。由于虛短的存在，U（-）和U（+）[電位等于0]很接近，所以稱（-）端虛假接地——“虛地” 4、關于條件：虛短是同相放大電路 閉… 閱讀更多 »運算放大器經典電路,運算放大器經典電路圖

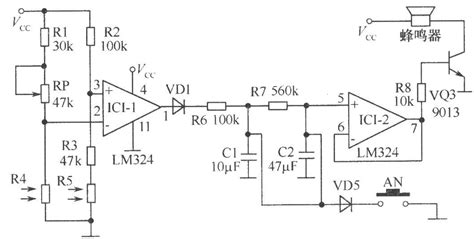

由集成運放構成的基本電路有哪些? 1、反相比例運算電路 2、同相比例運算電路 3、差動比例運算電路 4、反相輸入求和電路 5、積分運算電路 等等 運算放大器構成的積分電路 1.因反向放大,單電源不會負向輸出不能工作. 2.輸入狀態平移3V下工作. 3.開始短輸出線性上升至正電源電壓后維持. 理想運算放大電路 1、在同相放大電路中，輸出通過反饋的作用，使得U（+）自動的跟蹤U（-），這樣U（+）-U（-）就會接近于0。 好像兩端短路，所以稱“虛短”。 2、由于虛短現象和 運放的輸入電阻很高，因而流… 閱讀更多 »運算放大器11種經典電路(運算放大器的基本運算電路)
運算放大器的工作原理 運算放大器的工作原理是對于雙電源供電運放，其輸出可在零電壓兩側變化，在差動輸入電壓為零時輸出也可置零。采用單電源供電的運放，輸出在電源與地之間的某一范圍變化。 運放的輸入電位通常要求高于負電源某一數值，而低于正電源某一數值。經過特殊設計的運放可以允許輸入電位在從負電源到正電源的整個區間變化，甚至稍微高于正電源或稍微低于負電源也被允許。這種運放稱為軌到軌（rail-to-rail）輸入運算放大器。 運算放大器的輸出信號與兩個輸入端的信號電壓差成正比，在音頻段有：輸出電壓=A0… 閱讀更多 »運算放大器工作原理講解視頻,運算放大器工作原理教程
運算放大器放大倍數怎么算？ 運算放大器這東西，簡單的說可以幾句話講完，復雜的說可以寫一本書。 我在這里還是簡單點說吧，如果要知道更多建議看下關于運放的書。 負反饋是運放的一般接法，在這種接法中，放大倍數與運放外接的反饋電阻大小有關：倍數為反饋電阻和信號輸入端電阻之比。 運放參數中的增益多指運放的最大放大倍數（視反饋電阻無窮大）。dB是分貝，它與倍數有一個對數的換算關系。假設放大倍數為A倍那么我們可以說放大倍數為20lgA分貝。例如放大倍數為 1000倍，根據公式換算后我們可以說放大倍數為60分貝… 閱讀更多 »運算放大器計算公式(運算放大器計算公式推導)

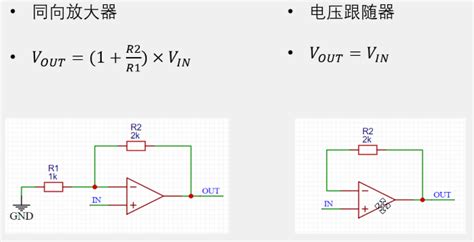

什么是運放的“虛短”，“虛斷”？ 這是運放電路的解題方法：其實有三個，“虛短”，“虛斷”還有個虛地 由于運放的電壓放大倍數很大，一般通用型運算放大器的開環電壓放大倍數都在80 dB以上。而運放的輸出電壓是有限的，一般在 10V～14V。因此運放的差模輸入電壓不足1 mV，兩輸入端近似等電位，相當于 “短路”。開環電壓放大倍數越大，兩輸入端的電位越接近相等。 “虛短”是指在分析運算放大器處于線性狀態時，可把兩輸入端視為等電位，這一特性稱為虛假短路，簡稱虛短。顯然不能將兩輸入端真正短路。 由于運放的… 閱讀更多 »運算放大器虛短虛斷,運算放大器虛短虛斷發生的條件

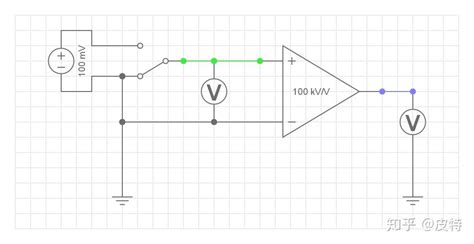

運算放大器的作用和用途是什么？ 可對微弱信號進行放大，還可做為反相、電壓 跟隨器，可對電信號做加減法運算。 信號放大，大小比較，精密整流，阻抗變換，濾波，電壓信號變電流信號，電流信號變電壓信號，電壓信號變成頻率信號，頻率信號變電壓信號。 運算放大器（簡稱“運放”）是具有很高放大倍數的電路單元。在實際電路中，通常結合反饋網絡共同組成某種功能模塊。由于早期應用于模擬計算機中，用以實現數學運算，故得名“運算放大器”。運放是一個從功能的角度命名的電路單元，可以由分立的器件實現，也可以實現在半導體芯片當中… 閱讀更多 »運算放大器的作用(波形發生電路三級運算放大器的作用)

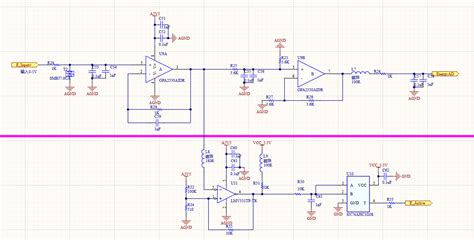

運算放大器的作用和用途是什么 最好用白話解釋 越通俗越好 可以做很大倍數的放大，總之吧，你要對它了解了，你可想到的，它基本都能做，信號放大，大小比較，精密整流，阻抗變換，濾波，電壓信號變電流信號，電流信號變電壓信號，電壓信號變成頻率信號，頻率信號變電壓信號，等等等等。。。 運算放大器的作用和用途是什么？ 可對微弱信號進行放大，還可做為反相、電壓 跟隨器，可對電信號做加減法運算。 信號放大，大小比較，精密整流，阻抗變換，濾波，電壓信號變電流信號，電流信號變電壓信號，電壓信號變成頻率信號，頻率信號變… 閱讀更多 »運算放大器通俗易懂的講解(運算放大器通俗易懂的講解方法)

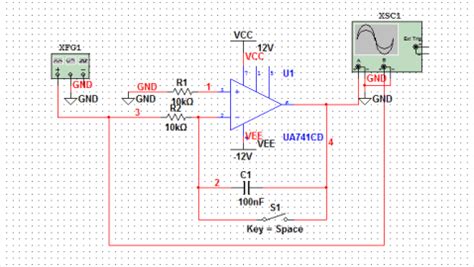

運算放大電路的線性應用的實驗總結和誤差分析?? 誤差原因:1、讀數誤差 2、儀表存在誤差; 3、集成電路內部噪聲及電阻電容參數熱噪聲 4、電阻電容等元器件的實際值與標稱值之間存在誤差; 5、電源電壓的波動 6、運算放大器不是理想的,但當做了理想模型,參數本身就存在誤差,如放大倍數 輸入阻抗 輸出阻抗、虛短、虛斷等 求運算放大器實驗總結 http://wenku.baidu.com/link?url=Xl59kgqgYCP6KcDyRhG_PJWN77vFimezlGSbhM3zudPZ5YEix… 閱讀更多 »運算放大器實驗報告(運算放大器實驗報告總結)
